Лазерное сканирование и 3D-модель промышленного объекта
Облако точек, цифровая модель, размерный контроль.

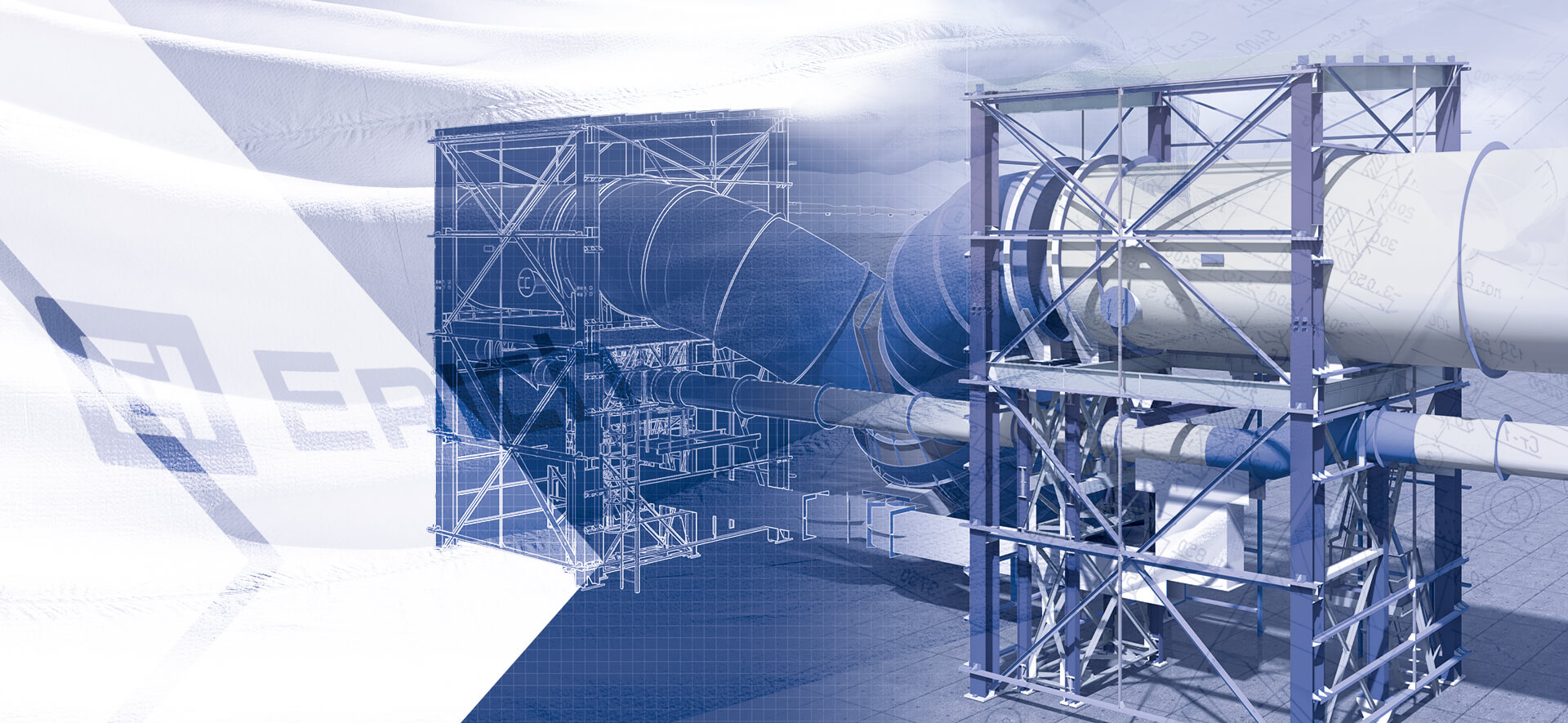

3D-моделирование как основа точных инженерных решений
3D-моделирование позволяет перейти от плоских чертежей и разрозненных исходных данных к наглядной цифровой модели объекта. Такая модель помогает проектной команде и заказчику лучше понимать компоновку оборудования, расположение трубопроводов, резервуаров, площадок обслуживания, металлоконструкций, узлов слива и налива, а также других элементов технологической инфраструктуры.
Модель используется для проверки технических решений, выявления коллизий, оценки удобства монтажа и эксплуатации, подготовки чертежей и согласования проектных решений. Это особенно важно при реконструкции и модернизации действующих объектов, где новое оборудование необходимо точно привязать к существующим зданиям, трубопроводам, эстакадам, резервуарам и инженерным сетям.
3D-моделирование на основе облаков точек и проектной документации:
- повышает геометрическую достоверность решений;
- сокращает время на обмеры и выпуск чертежей;
- снижает риск ошибок за счет использования проверенной цифровой базы.
Модели могут применяться при техническом анализе, реконструкции, визуализации, подготовке к монтажу и разработке производственной документации.
Лазерное сканирование промышленных объектов
Лазерное сканирование позволяет быстро и бесконтактно измерить объекты сложной конфигурации. Для промышленных площадок это особенно ценно, поскольку обследование можно выполнять с высокой детализацией и минимальными перерывами в работе объекта.
Результатом сканирования становится облако точек — цифровой массив данных, который точно фиксирует фактическое состояние объекта. В облаке точек отражаются реальные габариты, положение оборудования, трубопроводов, металлоконструкций, площадок обслуживания, резервуаров и строительных элементов.
Эти данные становятся надежной основой для проектирования, моделирования, контроля качества, анализа отклонений и проверки фактического состояния объекта.
Сканированные данные могут интегрироваться в CAD и BIM-среды, использоваться для обнаружения коллизий, подготовки изометрий и уточнения проектных решений.
Специфика нефтегазовых и нефтехимических объектов – наша сфера компетенций.
На действующем терминале съёмка ставится вокруг процесса. Фиксируются парк, эстакада слива-налива, насосная, тепловой контур, трассы трубопроводов и зоны, куда встанет новое оборудование. Остановка, допуск в зону и ночная смена — часть задания, не сноска.
Типовые задачи: привязка новой линии к существующим штуцерам; проверка осей и осадок резервуара перед модернизацией; исполнительная геометрия эстакады; коллизии проекта с фактом до заказа металлоконструкций.
Почему 3D-сканирование?
Обработка облака точек
После сканирования выполняется обработка облака точек: регистрация, выравнивание, очистка и оптимизация данных. От качества этой стадии зависит точность последующего моделирования и удобство работы с цифровой моделью.
Облако точек приводится к единой координатной системе, очищается от шумов и артефактов, структурируется и подготавливается для дальнейшей загрузки в 3D CAD и BIM-системы. Это позволяет использовать результаты обследования не как отдельный набор измерений, а как полноценную инженерную основу для проектирования и контроля.
ErichHahn работает с наборами данных различного масштаба — от отдельных сканов до крупных массивов, включающих большое количество точек. Для дальнейшей работы могут использоваться форматы E57, LAS, RCP, RCS, PTS и другие.
Цифровая модель и цифровой двойник
На основе облаков точек и проектной документации ErichHahn создает точные цифровые модели и цифровые двойники промышленных объектов. Такая модель объединяет фактическое состояние объекта, проектные решения и инженерную логику в единую наглядную систему.
Цифровой двойник позволяет анализировать объект до начала строительно-монтажных работ, проверять размещение оборудования, планировать реконструкцию, согласовывать решения с заказчиком и снижать риски при реализации проекта.
Он помогает видеть не только отдельные элементы, но и всю систему в целом: оборудование, трубопроводы, технологические связи, зоны обслуживания и пространственные ограничения.
Чем выше уровень оцифровки объекта, тем больше контроля получает проектная команда. Цифровое моделирование помогает сократить время на проверки, быстрее выявлять проблемные зоны, снизить влияние человеческого фактора и уменьшить объем переделок на последующих стадиях проекта.
Изометрии, чертежи и инженерная документация
3D-модель может использоваться не только для визуализации, но и для подготовки инженерной документации. На ее основе возможно извлечение изометрий, схем трубопроводов и сборочных чертежей.
Такой подход снижает зависимость от ручных полевых замеров и бумажных эскизов, ускоряет получение данных для производства и строительства, повышает точность документации и помогает передавать технические решения в удобном для реализации виде.
Подготовленные данные могут использоваться в инженерных платформах и рабочих процессах проектирования, производства, монтажа и реконструкции.
Интерактивные 360°-туры и VR
Для визуализации проектных решений ErichHahn может создавать интерактивные 360°-туры и VR-среды на основе сканированных данных и проектной информации. Такие решения позволяют рассматривать объект в цифровой среде с эффектом присутствия, оценивать компоновку, анализировать технические решения и демонстрировать будущий объект команде заказчика.
VR и 360°-туры могут применяться для презентаций, обучения, инструктажей, согласования решений и предварительного анализа объекта без необходимости постоянного выезда на площадку. Это делает коммуникацию между проектной командой, заказчиком и эксплуатационными службами более понятной и наглядной.
360°-туры и VR выполняются как отдельная работа.
Размерный контроль
Размерный контроль — это высокоточный анализ геометрии объектов с применением лазерного сканирования. Он позволяет проверять соответствие элементов проектной документации, выявлять линейные и угловые отклонения, контролировать фланцы, болтовые соединения, трубопроводы и металлоконструкции.
Такая проверка помогает исключить ошибки монтажа, снижать затраты на доработку, повышать надежность конструкций и ускорять сборку или модернизацию. Для заказчика это означает более точную подготовку работ и меньше неопределенности при реализации проекта.
Наш процесс работы
Консультация и техзадание — получая необходимые данные об объекте, мы формируем план 3D-сканирования
Выезд и сканирование — инженеры выезжают на объект и проводят съемку лазерным сканером и топографические замеры
Обработка данных — сборка облака точек, очистка, выравнивание и регистрация для предоставления клиенту в любом необходимом формате
3D-моделирование — создание готовой CAD/BIM-модели в формате, удобном для вас
Вносим в модель все имеющиеся данные о спецификациях, стандартах и материалах
Передача и поддержка — передаём файлы, проводим инструктаж по работе с моделью.
Неразрушающий контроль
Размерный контроль отвечает на вопрос «где стоит элемент и насколько он сошёлся с проектом». Неразрушающий контроль отвечает на другой вопрос: каково состояние материала, сварки и стенки. Для резервуара, эстакады и трубопровода это разные выдачи.
Контроль необходим для ремонта или модернизации действующего нефтегазового или нефтехимического объекта и содержит данные: толщина стенки резервуара и трубопровода, коррозионная карта, контроль сварных швов после врезки, состояние покрытия перед изоляцией. Типовая рамка для таких объектов — API 650 / API 653 для резервуаров, ASME B31.3 для технологических трубопроводов, визуальный и ультразвуковой контроль сварки. Фазированные решётки, TOFD, магнитопорошковый, капиллярный и вихретоковый контроль подключаются по необходимости.
Что получает заказчик
В результате работы заказчик получает связанный пакет инженерных данных, который может включать:
- результаты обследования объекта;
- облако точек;
- 3D-модель;
- цифровую модель или цифровой двойник;
- изометрии и чертежи;
- технические схемы;
- визуализации;
- проектные и рабочие решения;
- материалы для согласования, производства, строительства и модернизации.
Такой комплект помогает избегать рисков и лишних затрат на простои, ремонты и обслуживание, быстрее принимать решения, точнее планировать работы, снижать количество ошибок, упрощать согласование и повышать прозрачность проекта для всех участников.
Состав передаваемых материалов определяется задачами и согласованным объёмом работ.
Где применяется
Компетенции ErichHahn в проектировании, лазерном сканировании и 3D-моделировании применяются при разработке новых промышленных объектов, реконструкции действующих площадок, модернизации оборудования, техническом перевооружении, создании битумных терминалов, резервуарных парков, узлов слива и налива, трубопроводных систем и технологических комплексов.
Особенно высокую ценность такой подход дает на объектах с плотной компоновкой оборудования, большим количеством трубопроводов, ограниченным пространством для монтажа, действующей инфраструктурой и повышенными требованиями к точности проектных решений.
Преимущества подхода ErichHahn
Подход ErichHahn объединяет инженерное проектирование, цифровое обследование, 3D-моделирование и подготовку документации в единую систему. Это позволяет повысить точность исходных данных, сократить риск проектных ошибок, заранее выявлять коллизии, упростить согласование технических решений и обеспечить более точную привязку оборудования к существующей инфраструктуре.
ErichHahn помогает пройти путь от обследования площадки и инженерной идеи к точной цифровой модели, проектной документации и реализуемому техническому решению. Такой подход особенно важен для промышленных объектов, где точность, безопасность и надежность определяют эффективность всего проекта.
Для заказчика это означает более управляемый проект, понятную визуализацию решений, снижение неопределенности на этапе реализации и более качественную подготовку к строительству, монтажу, модернизации или эксплуатации объекта.
