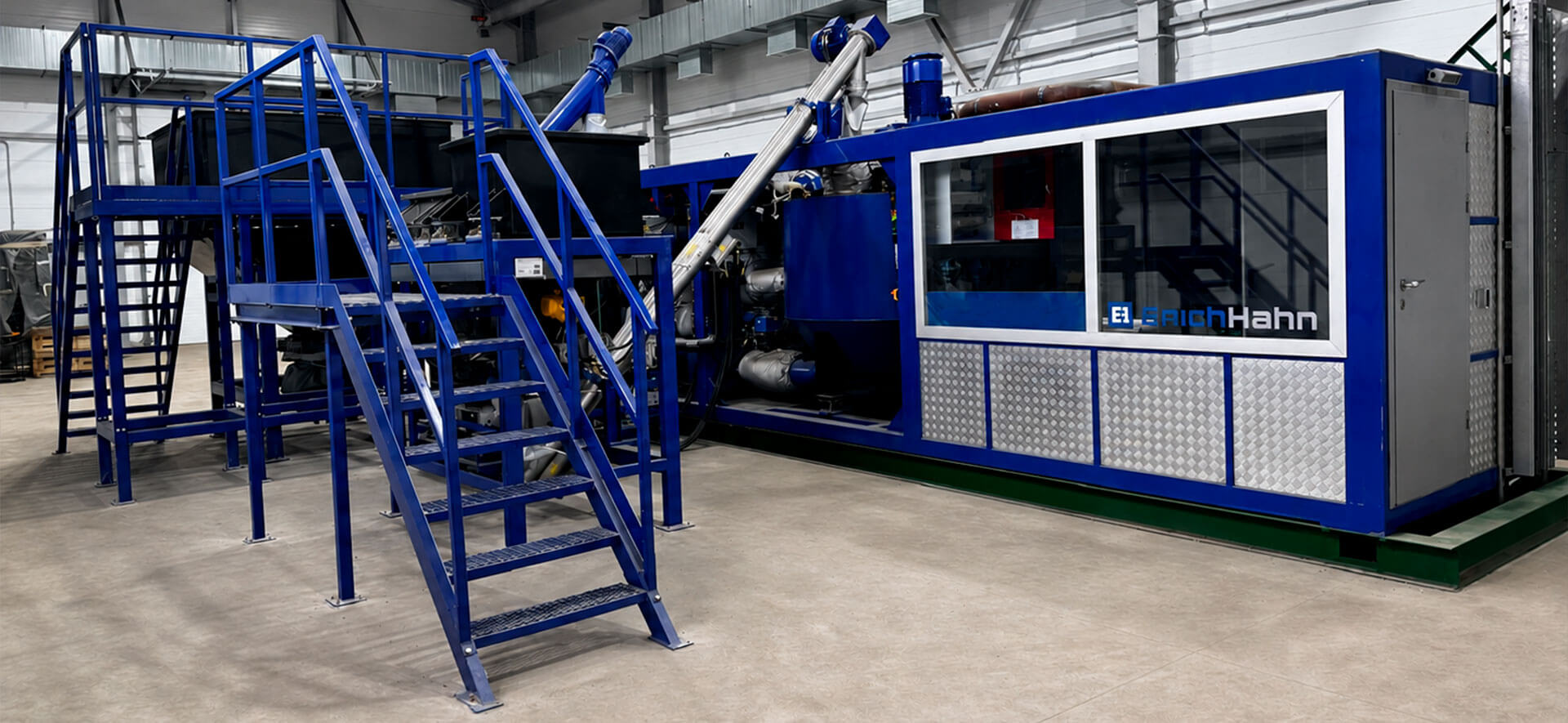

Установка ErichHahn MB-25 | MB-50 предназначена для производства полимер-модифицированного битума и обеспечивает получение всех марок ПБВ, PM и PG-битумов как по отечественным (ГОСТ Р 52056, ГОСТ Р 58400.1), так и по зарубежным (EN 14023) стандартам.
Производительность MB-25 составляет от 25 до 35 т/ч, МВ-50 – от 50 до 60 т/ч.
Установка сконструирована с использованием технологии непрерывного (поточного) производства и способна удовлетворить самые высокие требования заказчиков к производству качественного дорожного материала. Поточная технология обеспечивает максимальную гибкость производства. Модульная конструкция и современное оборудование, позволяют быстро внедрять установку как в оснащении новых, так и в модернизации действующих производств.
Преимущества ErichHahn MB-25
Установка сконструирована с использованием технологии непрерывного (поточного) производства и способна удовлетворить самые высокие требования заказчиков к производству качественного дорожного материала.

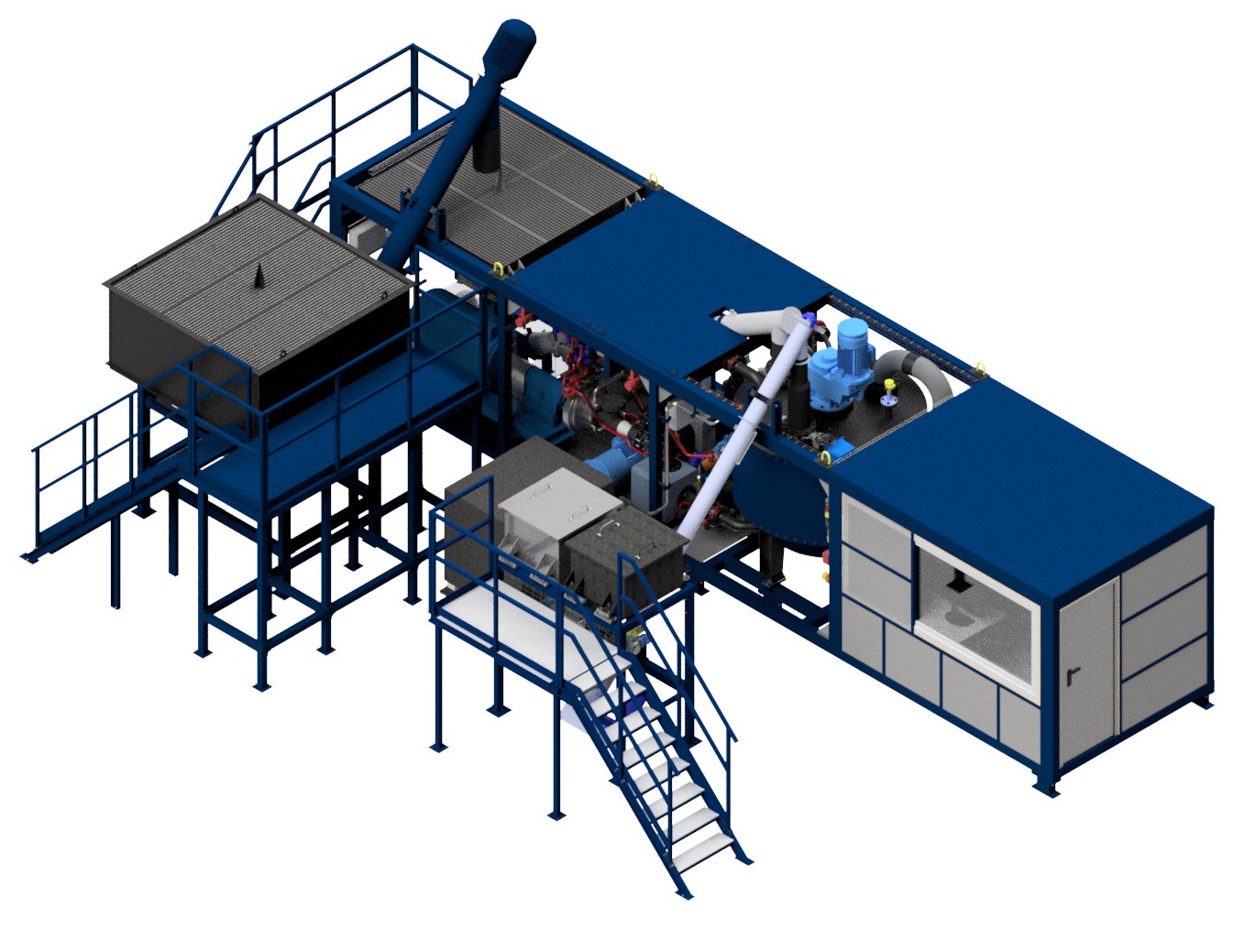

MB-25

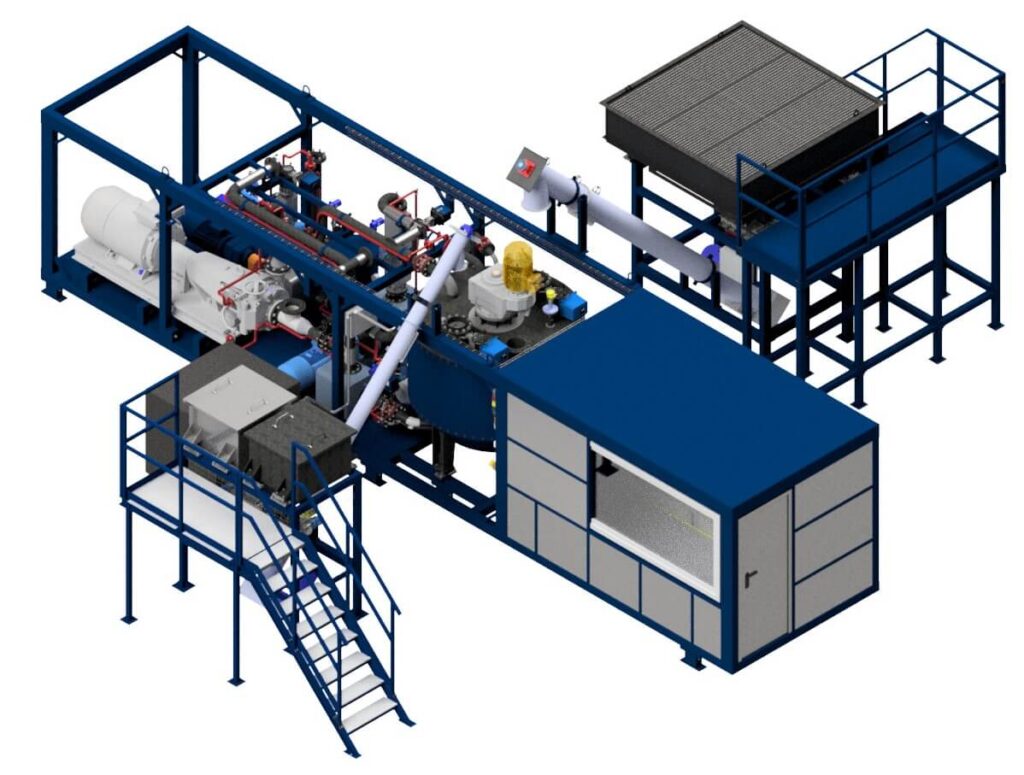

MB-50
Базовая комплектация установки

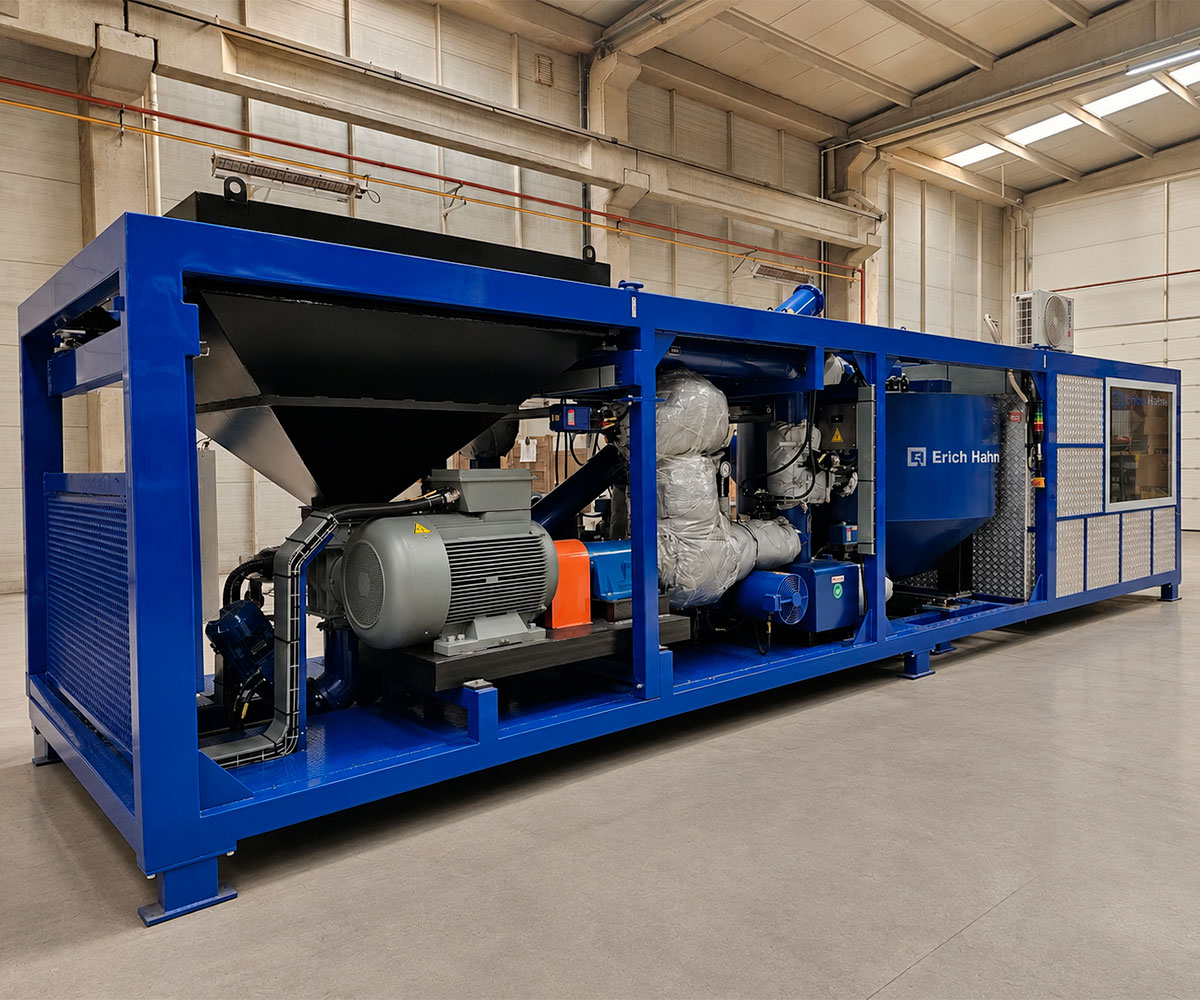

Блок модификации битума
в модульном исполнении:
- система подачи битума;
- система подачи пластификатора;
- система подачи полимера;
- емкость для перемешивания;
- система гомогенизации;
- автоматическая система пожарной сигнализации;
- пост управления
Дополнительные опции:
- дополнительный блок для подачи полимера;
- дополнительная система для подачи специальных добавок;
- дополнительная емкость и система подачи ПАВ;
- дополнительная система работы с концентратом.
В стандартную комплектацию поста управления входит:
- автоматизированное рабочее место оператора (АРМ основной):
— персональный компьютер;— мебель с антистатическим покрытием;— считыватель бесконтактных карт;
- шкаф управления на базе промышленного программируемого логического контроллера;
- система климат-контроля;
- автоматическая пожарная сигнализация;
- система контроля и управления доступом (СКУД);
- система рассылки СМС оповещений.
Опционально:
- АРМ оператора (дополнительный);
- система видеонаблюдения;
- принтер.
Преимущества ErichHahn MB
- Компактный дизайн
- Модульная конструкция
- Современное оборудование
- Непрерывный технологический процесс
- Предусматривает возможность работы на концентрат
- Высокая точность дозирования
- Возможность рецикла при необходимости
- Применение широкого спектра добавок
- Полная автоматизация процесса для любого рецепта
Технические характеристики системы гомогенизации
| Наименование элемента | Модель / тип | Основные параметры | Примечание |
|---|---|---|---|
| Коллоидная мельница (МВ-25) | Supraton 449-5.031) |
Привод - 160 кВт Скорость вращения - до 3000 об/мин Производительность - до 25 т/ч |
Гомогенизация в регулируемом ротор-статорном зазоре |
| Коллоидная мельница (МВ-50) | MILL SIEFER TRIGONAL type SM-D3/HK2) |
Привод - 160 кВт Скорость вращения - до 3000 об/мин Производительность - до 50 т/ч |
Гомогенизация в регулируемом ротор-статорном зазоре |
| Подпорный насос (МВ-25) | шестерёнчатый R-105 (Victor Pump) |
Производительность - до 37 м³/ч Мощность привода - 15 кВт Скорость вращения - 287 об/мин |
Обеспечивает стабильную подачу в мельницу Частотное регулирование |
| Подпорный насос (МВ-50) | шестерёнчатый HPS-55 (Victor Pump) |
Производительность - до 30 м³/ч Мощность привода - 18,5 кВт Скорость вращения - 450 об/мин |
Обеспечивает стабильную подачу в мельницу Частотное регулирование |
| Электродвигатель мельницы | Siemens / аналог | Мощность - 160 кВт, IP55 | |
| Статический смеситель | Трубный |
DN100 Длина - 1 м Степень смешения: высокая Перепад давления: 10-20 кПа |
|
| Трехходовой клапан | ARI ARMATUREN STEVI / аналог |
DN 100 4-20 мА или 0-10 V входной сигнал Премио Plus 2G, 12 кН, питание 100-240 V 50/60 Hz, IP65 |
|
| Система обогрева мельницы | Термомасляная | Поддержание температуры не менее 175 °C | Автоматическое регулирование |
| Датчики контроля | Siemens / аналог | Контроль температуры, давления, расхода | Передача данных в АСУ ТП |
| Трубопроводы и арматура | Стальные с термоизоляцией | Рабочая температура - до 200 °C | Обогреваемый контур |
| Система управления | АСУ ТП (Siemens PLC + SCADA) | Контроль режимов, давления и температуры | Автоматическая координация с остальными узлами |
1) Компанией ErichHahn предусматривается возможность оснащения установки аналогом мельницы Supraton - мельницей SIEFER TRIGONAL type SM-290/HK.
2) Компанией ErichHahn предусматривается возможность оснащения установки аналогом мельницы SIEFER - мельницей Supraton 549-5.03.
