ErichHahn bitüm modifikasyon tesisi, yol ve altyapı inşaatlarında kullanılmak üzere polimer modifiye bitüm üretimi için tasarlanmıştır. Ekipman, bileşenlerin
hassas dozajlanmasını ve sürekli çalışma modunda homojen bir polimer-bitüm yapısının kararlı biçimde oluşturulmasını sağlar. Tesis, Rus ve uluslararası standartlara uygun geniş bir PMB, PM ve PG bitüm sınıfı yelpazesinin üretimine olanak verir. Modüler yapı ve tam otomasyon; kolay entegrasyon, istikrarlı ürün kalitesi ve güvenilir işletme sağlar.
MB-25’in kapasitesi 25–35 ton/saat, MB-50’nin kapasitesi ise 50–60 ton/saat aralığındadır.
ErichHahn MB-25/MB-50 tesisi polimer modifiye bitüm üretimi için tasarlanmış olup, yabancı (EN 14023) standartlara uygun tüm PMB, PM ve PG bitüm sınıflarının elde edilmesini sağlar.
Tesis, sürekli (akış tipi) üretim teknolojisi kullanılarak tasarlanmış olup kaliteli yol malzemesi üretiminde müşterilerin en yüksek gereksinimlerini karşılayabilecek kapasitededir.
Akış tipi teknoloji, üretimde azami esneklik sağlar.
Modüler yapı ve modern ekipman, tesisin hem yeni üretim tesislerinin donatılmasında hem de mevcut tesislerin modernizasyonunda hızlı şekilde devreye alınmasına olanak verir.

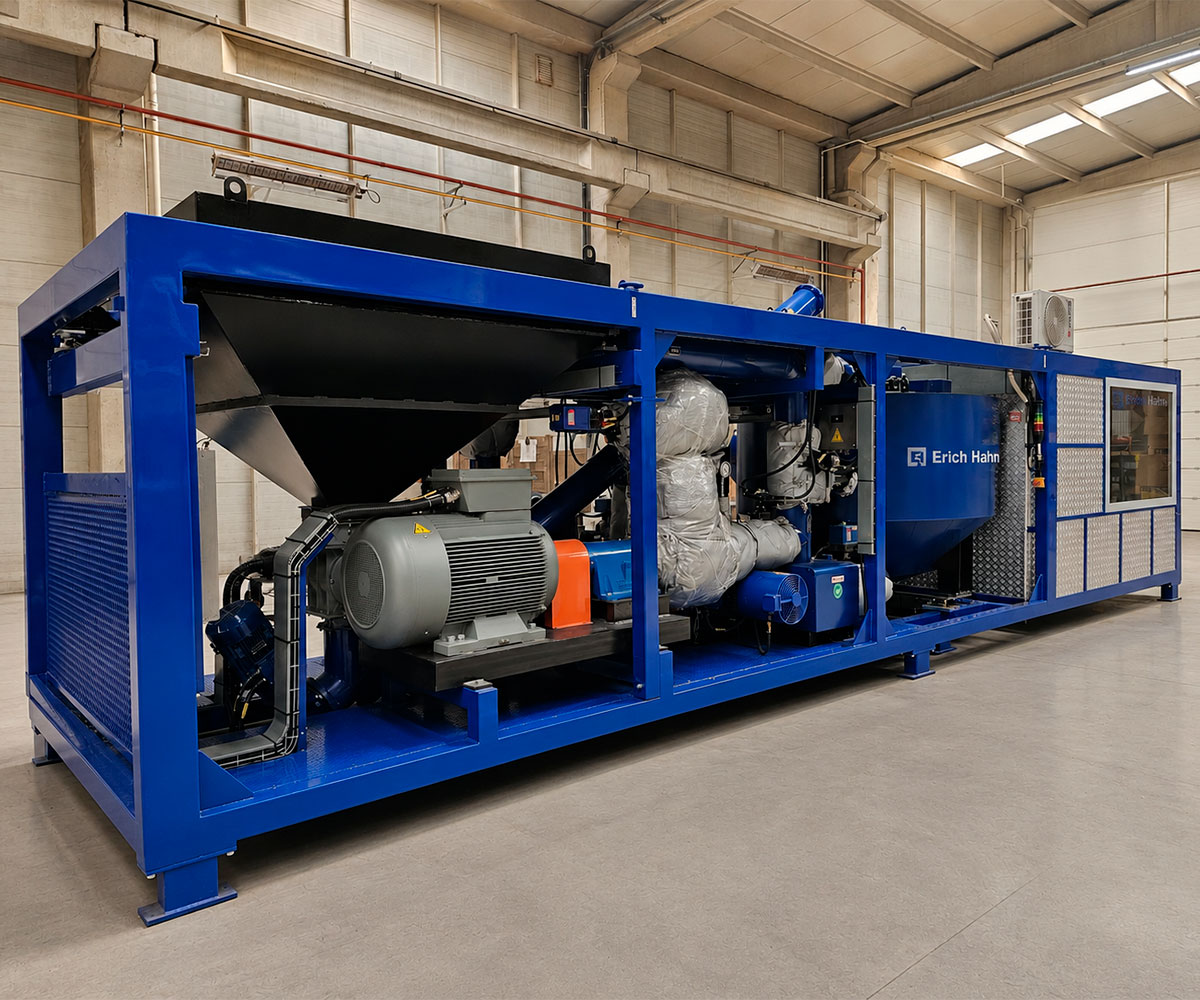

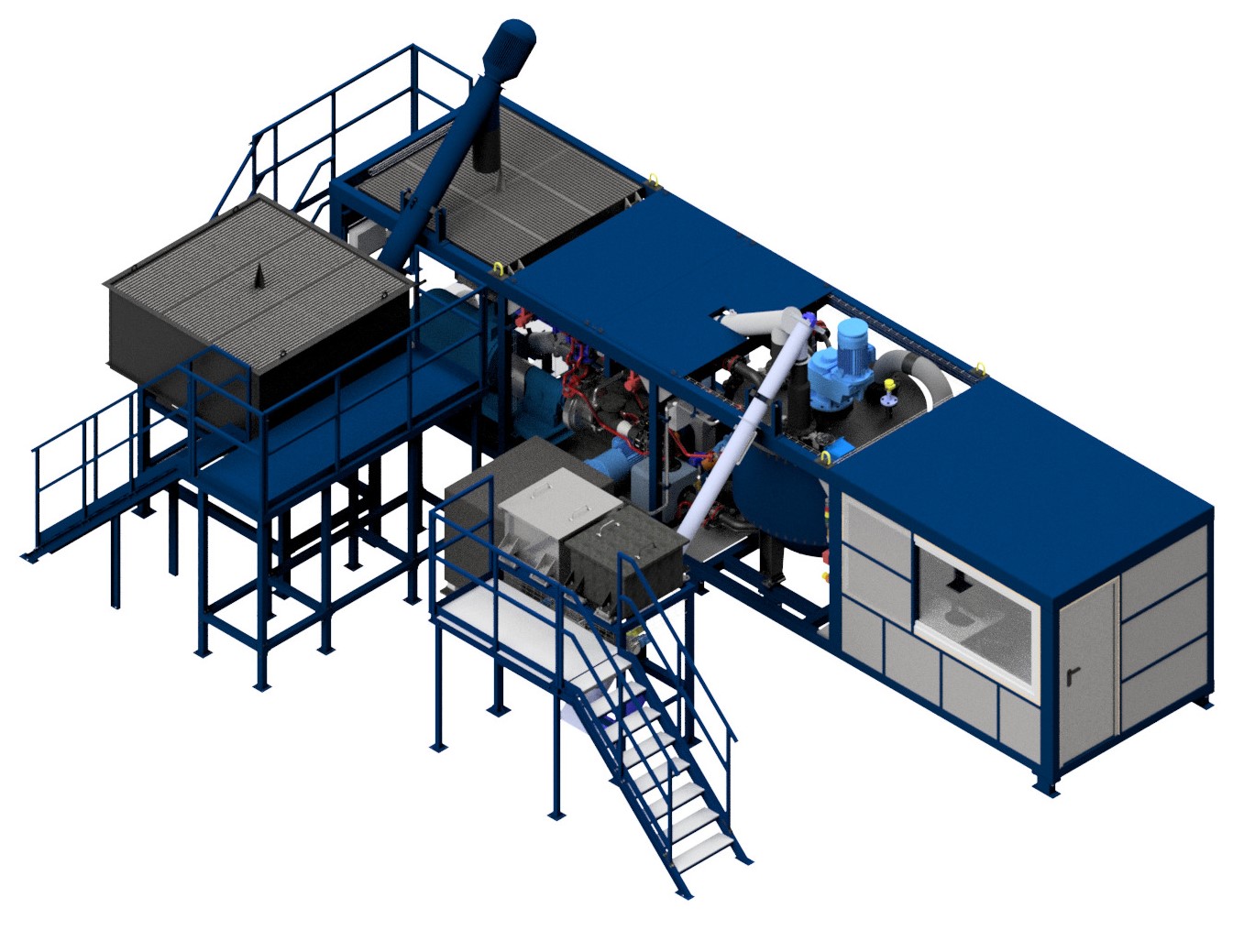

Modüler bitüm modifikasyon ünitesi ekipmanı çerçeve konstrüksiyon içinde kompakt şekilde yerleştirilmiştir ve 40 ft konteyner ile taşınabilir. Kontrol kabini,
operatörün konforlu çalışması için düzenlenmiş bir çalışma alanıdır.
Proses kontrolü endüstriyel programlanabilir lojik kontrolör (PLC) ile gerçekleştirilir. Sistem, teknolojik prosesin güvenliğini otomatik modda sağlar. Operatörün kabine erişimi temassız kartlarla sağlanır; operatörün iş istasyonunda yetkilendirilmesi de aynı yöntemle gerçekleştirilir.
ErichHahn MB-25 Avantajları
Tesis, sürekli (hat içi) üretim teknolojisi ile tasarlanmış olup, yüksek kaliteli yol malzemesi üretimi için en yüksek müşteri taleplerini karşılayacak şekilde üretilmiştir.
MB-25
MB-50
Tesisin temel konfigürasyonu
Bitüm modifikasyon bloğu:
- Bitüm besleme sistemi;
- Plastikleştirici besleme sistemi;
- Polimer besleme sistemi;
- Karıştırma tankı;
- Homojenizasyon sistemi;
- Otomatik yangın alarm sistemi;
- Kontrol istasyonu.
İlave opsiyonlar:
- İlave polimer besleme ünitesi;
- Özel katkı maddeleri için ilave besleme sistemi;
- Yüzey aktif madde (YAM) tankı ve besleme sistemi;
- Konsantre ile çalışma için ilave sistem.
Kontrol istasyonu kabininin standart donanımı aşağıdakileri içerir:
- Otomatik operatör iş istasyonu (ana Oİİ):
- kişisel bilgisayar;
- antistatik kaplamalı mobilya;
- temassız kart okuyucu;
- Endüstriyel programlanabilir lojik kontrolör tabanlı kontrol panosu;
- İklimlendirme sistemi;
- Otomatik yangın alarm sistemi;
- Erişim kontrol ve yönetim sistemi;
- SMS bildirim gönderim sistemi.
Opsiyonel:
- Operatör iş istasyonu (ilave);
- Video gözetim sistemi;
- Yazıcı.
Homojenizasyon sisteminin teknik özellikleri
| Eleman adı | Model / tip | Temel parametreler | Not |
|---|---|---|---|
| Kolloid değirmen (MB-25) | Supraton 449-5.031) |
Tahrik – 160 kW Dönme hızı – en fazla 3000 dev/dak Kapasite – en fazla 25 t/h |
Ayarlanabilir rotor-stator aralığında homojenizasyon |
| Kolloid değirmen (MB-50) | Mill SIEFER TRIGONAL type SM-D3/HK2) |
Tahrik – 160 kW Dönme hızı – en fazla 3000 dev/dak Kapasite – en fazla 50 t/h |
Ayarlanabilir rotor-stator aralığında homojenizasyon |
| Besleme pompası (MB-25) | dişli tip R-105 (Victor Pump) |
Kapasite – en fazla 37 m³/h Tahrik gücü – 15 kW Dönme hızı – 287 dev/dak |
Değirmene kararlı besleme sağlar Frekans kontrollü ayar |
| Besleme pompası (MB-50) | dişli tip HPS-55 (Victor Pump) |
Kapasite – en fazla 30 m³/h Tahrik gücü – 18,5 kW Dönme hızı – 450 dev/dak |
Değirmene kararlı besleme sağlar Frekans kontrollü ayar |
| Değirmen elektrik motoru | Siemens / muadili | Güç – 160 kW, IP55 | |
| Statik mikser | Boru tipi |
DN100 Uzunluk – 1 m Karıştırma derecesi: yüksek Basınç düşümü: 10–20 kPa |
|
| Üç yollu vana | ARI ARMATUREN STEVI / muadili |
DN 100 4–20 mA veya 0–10 V giriş sinyali Premio Plus 2G, 12 kN, besleme 100–240 V 50/60 Hz, IP65 |
|
| Değirmen ısıtma sistemi | Termal yağlı | Sıcaklığın korunması en az 175 °C | Otomatik ayar |
| Kontrol sensörleri | Siemens / muadili | Sıcaklık, basınç ve debi kontrolü | Verilerin proses kontrol sistemine aktarılması |
| Boru hatları ve vanalar | Isı yalıtımlı çelik | Çalışma sıcaklığı – en fazla 200 °C | Isıtmalı devre |
| Kontrol sistemi | Proses Kontrol Sistemi (Siemens PLC + SCADA) | Çalışma modları, basınç ve sıcaklık kontrolü | Diğer ünitelerle otomatik koordinasyon |
1) ErichHahn, tesisin Supraton değirmenine muadil olarak SIEFER TRIGONAL type SM-290/HK değirmeni ile donatılabilmesini öngörmektedir.
2) ErichHahn, tesisin SIEFER değirmenine muadil olarak Supraton 549-5.03 değirmeni ile donatılabilmesini öngörmektedir.
